碳酸銨的整體穩(wěn)定性比碳酸氫銨差，經(jīng)濟價值遠高于碳酸氫銨，因此，用碳酸氫銨作為反應(yīng)原料比用碳酸銨作為反應(yīng)原料更經(jīng)濟，在實際使用過程中，直接以碳酸銨為原料進行反應(yīng)，以碳酸氫銨、氨水、二氧化碳為原料，先合成碳酸銨，再與二水硫酸鈣反應(yīng)，增加了設(shè)備的復(fù)雜性，今天小編將帶大家去了解以脫硫石膏制備硫酸銨和碳酸鈣的方法。

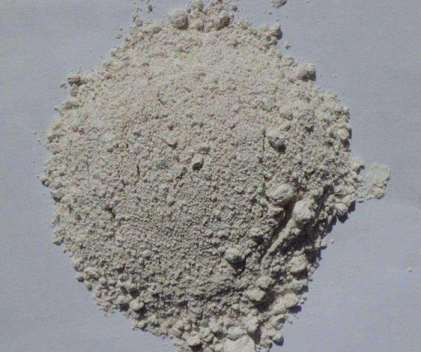

　　以脫硫石膏制備硫酸銨和碳酸鈣的方法包括：濕法脫硫石膏在40～80℃熱風(fēng)干燥，石膏經(jīng)粉碎機干燥至粒度為500目的石膏，將干燥的石膏和水攪拌成石膏質(zhì)量分數(shù)為40%～70%的懸浮漿液，在水浴或油浴環(huán)境中加熱至30～60℃。

　　將一定比例的固體碳酸氫銨多次加入石膏漿液中，在攪拌條件下發(fā)生反應(yīng)，在30-60°C的水浴或油浴中加熱反應(yīng)，反應(yīng)后的混合液經(jīng)離心機或真空過濾。

　　反應(yīng)產(chǎn)物中以碳酸鈣為主要成分的固體產(chǎn)物重新配制成固體質(zhì)量分數(shù)為30%-60%的懸浮漿液，加入固體碳酸氫銨，分離出以碳酸鈣為主要成分的固體產(chǎn)物和以硫酸銨為主要成分的液體。
